井下电视：深井探测的“火眼金睛”
井下电视（Downhole Video）是一种通过摄像探头对井孔内部进行实时扫描成像的高科技测井技术，被誉为石油、水井、矿山等深井工程中的“火眼金睛”。它能够将井下环境以高清视频形式实时传输至地面，实现对井壁、套管、岩层、落物等结构的可视化检测，彻底改变了传统测井“看不见、摸不着”的局限，广泛应用于油气田开发、水井修复、地质勘探、矿山安全等领域。
以下从技术原理、系统组成、核心功能、技术优势、应用场景及发展趋势等方面进行解析：
一、技术原理与工作方式
井下电视基于光学成像与数字图像处理技术，通过耐高温高压的摄像探头深入井下，在照明光源的辅助下拍摄井壁及井底图像，经由电缆将视频信号实时传输至地面控制系统，最终在显示屏上呈现清晰的动态画面。
成像方式：采用360°旋转摄像技术，探头可水平旋转360°、仰俯旋转180°，实现对井壁四周及底部的全景扫描。
信号传输：通过专用铠装电缆进行电力与数据双向传输，支持长距离（可达5000米）高清视频回传。
图像处理：地面主机对接收信号进行解码、降噪、增强、拼接，可生成井壁展开图、裂缝分布图等，辅助分析。
🔬 互补技术：在泥浆或浑浊液体环境中，光学成像受限时，常结合井下声波电视（BHTV）进行声学成像，实现全天候检测。
二、系统组成与核心技术
1. 核心组件
组件 功能
井下摄像探头 集成高清摄像头、LED照明、电动云台，耐高温（175℃）、耐高压、防水防爆
高亮度LED照明 5级亮度调节，冷光源设计，避免热损伤，确保暗场清晰成像
传输电缆 铠装电缆，兼具供电、信号传输与承重功能

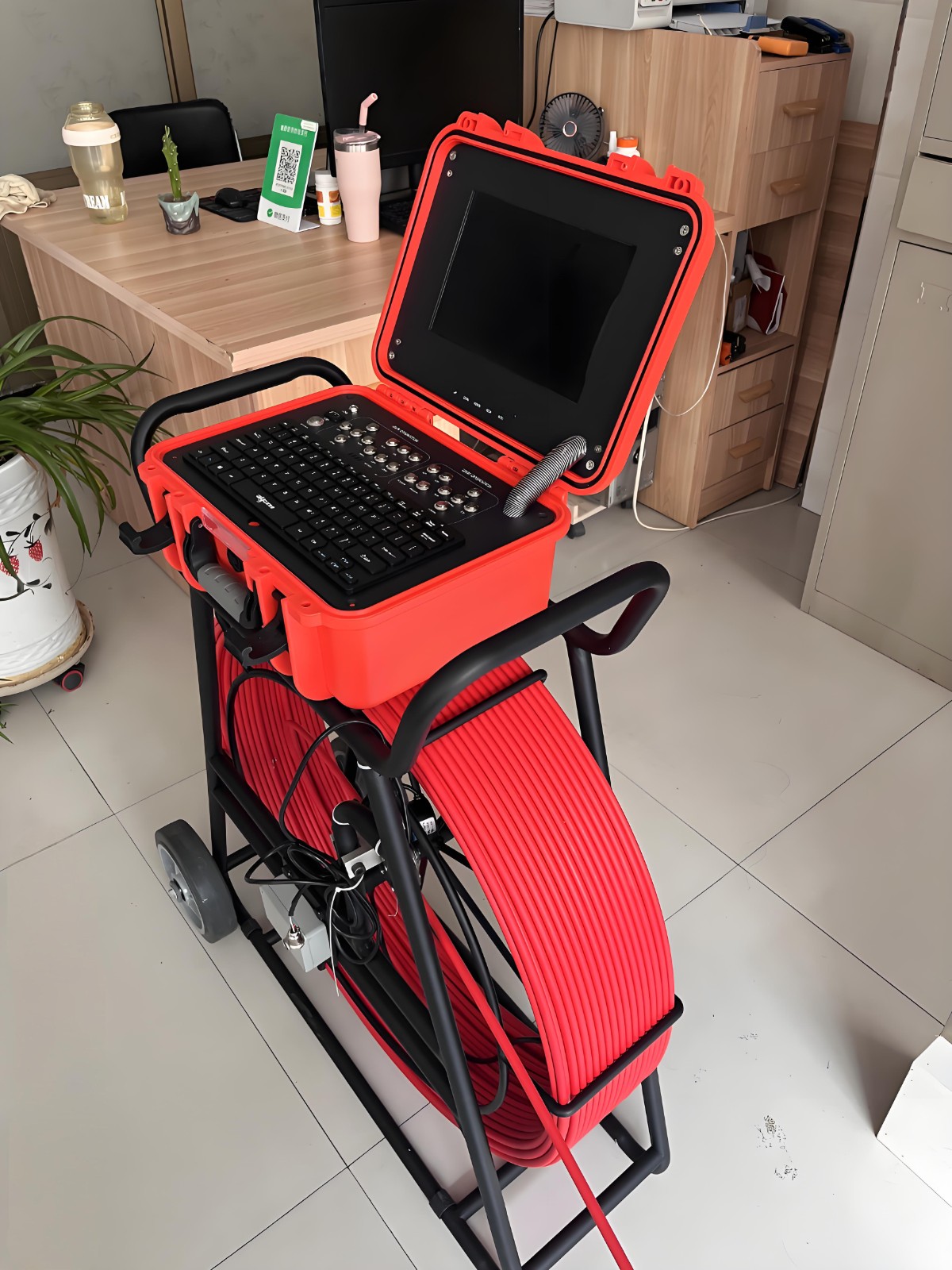

地面控制系统 包括主控箱、显示器、录像机、深度编码器，支持实时观测、录像、拍照、深度标记
绞车与滑轮系统 手自一体绞车，控制探头升降速度与定位
2. 关键技术突破
高温高压成像：实现175℃环境下1080P高清成像；
高速传输：5000米电缆实现2Mbps高速数据传输；
智能识别：配套开发套管接箍识别、三维成像、裂缝自动标注等功能；
检测精度：可达0.01毫米，可识别微小裂隙、腐蚀点、落鱼等缺陷。
三、核心功能与技术优势
1. 主要功能 套管/油管检测：定位破损、变形、腐蚀、错位、泄漏点；
水井故障诊断：查找滤水管堵塞、井壁破裂、钙质沉积；
地质观测：观察岩性、裂隙、节理、断层、岩溶等构造； 落物定位：清晰识别井下落鱼（如工具、钻头）的位置与姿态；
补孔与修井指导：为射孔、封堵、打捞等作业提供直观依据。
2. 技术优势
优势 说明
直观性强 实时视频呈现，故障“一目了然”，避免误判
分辨率高 高清彩色成像，支持远近调焦，图像失真小
检测效率高 全景扫描，覆盖范围广，速度快
多功能集成 支持录像、拍照、深度记录、图像测量（裂缝长度、井径）
适应性强 可用于清水、盐水、油基液等环境（但不适用于浑浊泥浆）
使用限制：仅适用于透明或半透明液体环境（如清水、柴油），在浑浊泥浆中需改用井下声波电视
四、典型应用场景
1. 油气田开发
检测套管破裂、射孔质量、压裂裂缝扩展；
定位井下落物，指导打捞作业；
验证封堵效果，评估修井质量。
2. 水井与地热井
查找滤水管堵塞、井壁裂缝、管柱错位；
评估腐蚀程度，制定修复方案；
补充岩心资料，辅助水文地质分析。
3. 矿山与工程地质
观测钻孔岩性、裂隙发育情况；
检测桩基、隧道衬砌质量；
辅助边坡稳定性评估。
